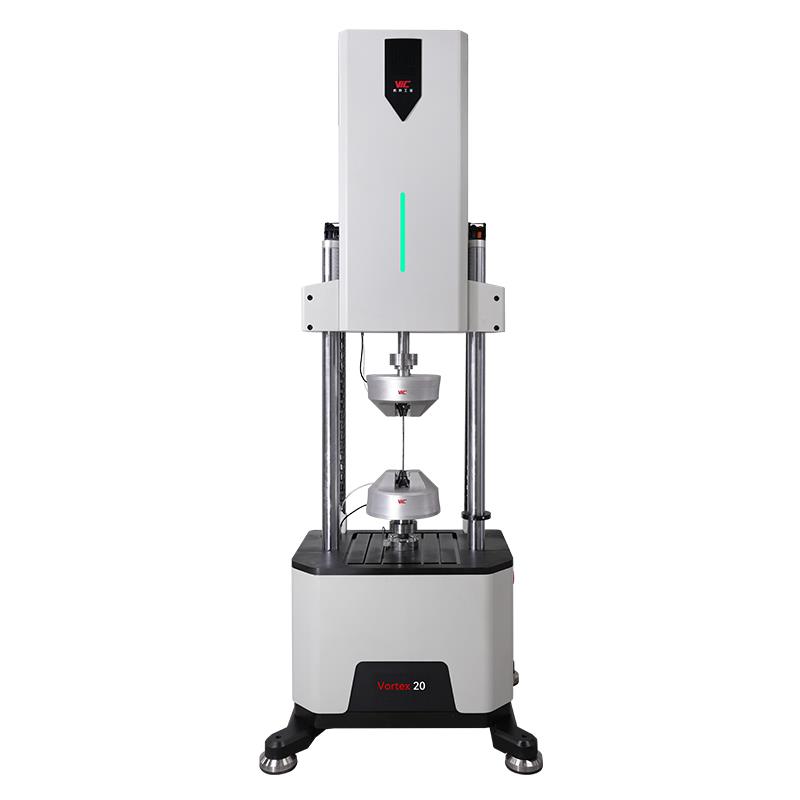

威科工業電磁疲勞試驗機Vortex 20

采用電磁疲勞測試技術，兼具大載荷、高頻率、高速度和長行程等優勢。

威科工業電磁疲勞試驗機Vortex 20

型號：Vortex 20，落地式，水冷，疲勞載荷±20000N。適用低強度到中強度金屬或復合材料試樣等。

威科工業電磁疲勞試驗機Vortex 20（VIC Industrial Vortex 20）優美外觀，性能優異，結實耐用。威科工業獨立研發。配合拖拽式Vortexplor專業軟件和靈活多變的工裝夾具，能夠適應復雜的應用測試場景并提供準確的測試結果。

威科工業電磁疲勞試驗機Vortex 20（VIC Industrial Vortex 20）驅動單元采用威科工業獨立研發和生產的電磁式線性作動器。驅動部件具有超低的摩擦力和優美的線性運動軌跡，能夠進行從低速準靜態測試到高頻動態和疲勞測試。低重量動子確保了理想的疲勞和耐久性測試應用。無油驅動技術使得系統更加清潔和可靠。

特點：無油、低能耗、低噪音、占地小、低維護、低使用成本

1.        無油線性電磁驅動技術，低能耗，低噪音，低維護

2.       內置獨立高精度光學編碼器，實現精密的位移控制

3.       內置氣動剎車裝置，防止運動部件在電源關閉時掉落

4.       內置防旋轉裝置有效放置測向力對軸向的影響

5.       程序化控制冷卻系統，冷卻系統根據作動器內部溫度狀態自行調整運動狀態

6.       電氣管線及工裝氣管內置，確保測試空間整潔

7.       橫梁上下移動限位開關，有效保護人員和機器安全

8.       雙立柱高剛度精密對中機架，作動器位于機架上部

9.       配備常規和非常規應用所須T型槽

硬件和軟件

1.        功能強大的Vortexplor軟件，采用拖拽式人機界面，對操作者沒有特殊技能要求；

2.       橫梁電動調整，手動固定；

3.       多功能控制手柄能夠調整作動器運動軸位置和氣動夾具開合；

4.       主機和控制箱三色狀態指示燈，可顯示系統開機，緊急停止和錯誤狀態；

動靜態和疲勞測試

1.        精準靜態和動態測試：拉伸，壓縮，彎曲，應

2.       動態表征性能測試：拉伸，壓縮，剪切

3.       疲勞，裂紋括展和循環測試：拉-拉，拉-壓，壓-壓測試

4.       自定義個性化測試：創建自己的測試程序，輸入預先設定的載荷和波形圖。

重要參數：

型號：Vortex 20

疲勞載荷/Max.Sine：±20000N

測試頻率(Max)：100Hz

線速度(Max)：1.0m/s

行程：±40mm
